Iskrobezpieczne urządzenia sygnalizacji i łączności szybowej
Nowoczesne iskrobezpieczne urządzenie sygnalizacji szybowej, mogące pracować w wyrobiskach przy dowolnej koncentracji metanu, zbudowane w oparciu o dwa redundantne sterowniki PLC i dwa hybrydowe kable szybowe.
Podstawowe elementy iskrobezpiecznego układu sygnalizacji szybowej:
- Sterowniki SIMATIC S7 pracujące w układzie redundantnym.
- Zasilacze z wyjściem iskrobezpiecznym zlokalizowane w szafie sygnalizacji szybowej zasilające wszystkie elementy iskrobezpieczne na poziomach.

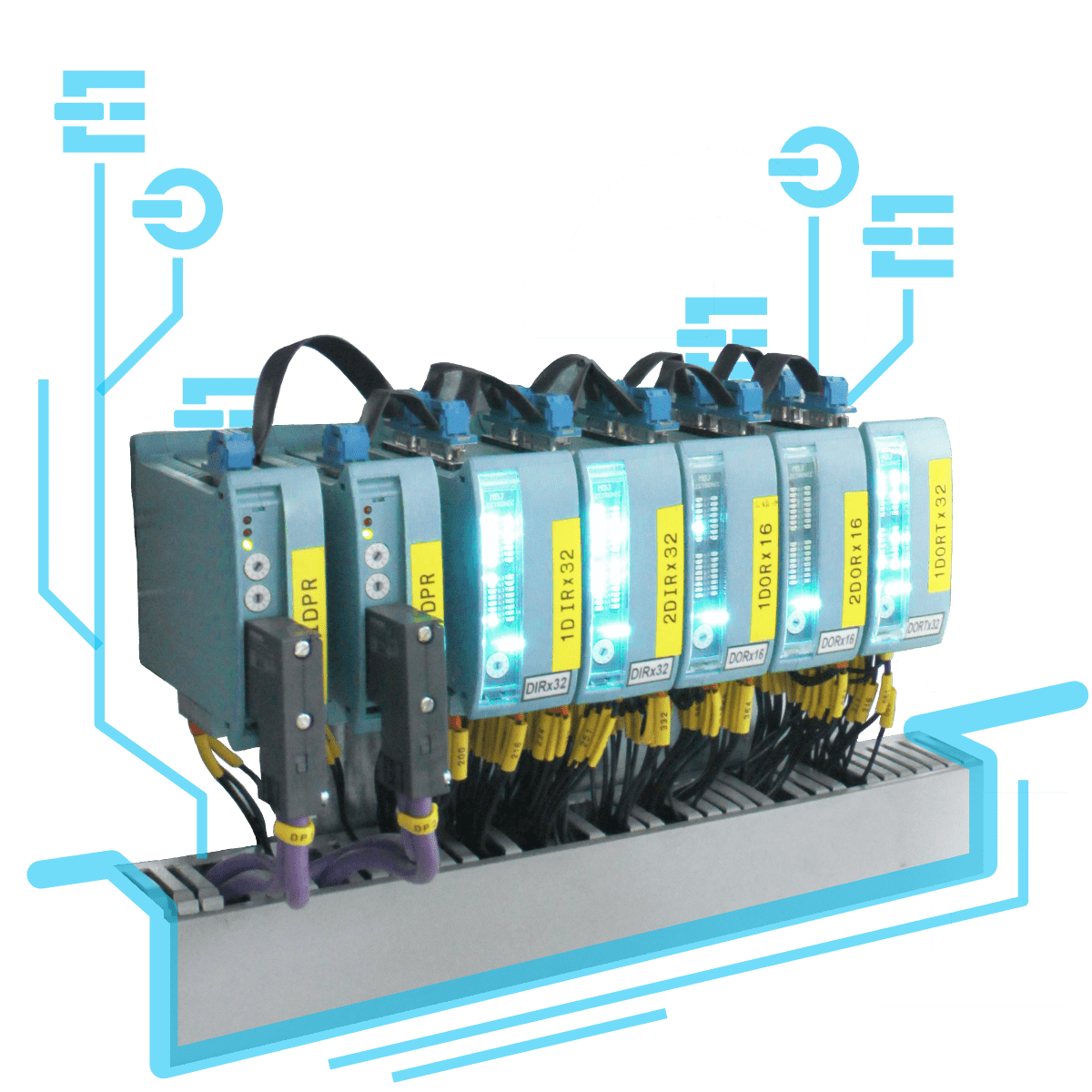

- Iskrobezpieczne moduły wejścia-wyjścia zlokalizowane na poszczególnych poziomach.
- Redundantne moduły wejścia-wyjścia obsługujące urządzenia zlokalizowane w pomieszczeniu maszyny wyciągowej.
- Konwertery sygnału RS485 na sygnał optyczny .
- Dwa hybrydowe kable szybowe zawierające włókna światłowodowe pracujące w topologii Redundant Ring , żyły miedziane zasilające urządzenia na poszczególnych poziomach i pary żył telekomunikacyjnych.

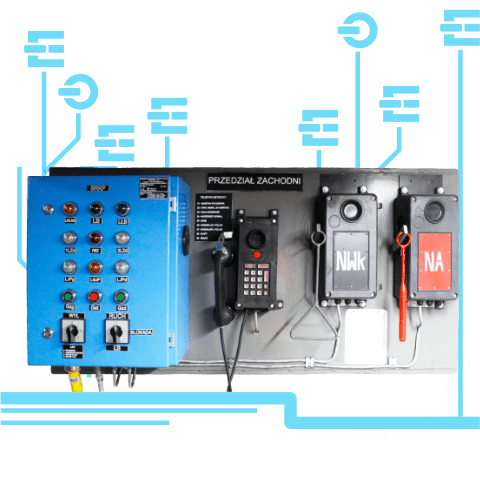

- Sygnalizatory akustyczne zabudowane w skrzynkach sterowników iskrobezpiecznych oraz w skrzynkach sterowniczo-rozdzielczych typu ISREa.
- Sygnalizatory świetlne typu ISE.
- Czujniki, przełączniki, przyciski i lampki sygnalizacyjne
- Graficzny panel operatorski.
- Iskrobezpieczny system
Najważniejsze zalety układu to:
- Zastosowane urządzenia pozwalają na pracę sygnalizacji szybowej w dowolnej koncentracji metanu (I M1 Ex ia I).
- Zasilanie wszystkich urządzeń pracujących w szybie napięciem bezpiecznym 24V DC.
- Sterowniki SIMATIC S7 pracujące w układzie redundantnym pozwalają na pracę systemu w przypadku awarii jednego z nich.
- Iskrobezpieczne moduły w wersji redundantnej, pozwalające na pracę w przypadku awarii jednego z węzłów sieci Profibus DP.
- Dwie niezależne sieci Profibus DP.
- Tylko dwa kable szybowe o budowie hybrydowej pozwalające na pełna rezerwację połączeń szybowych.
- Graficzna wizualizacja na panelu operatorskim umożliwiająca pełną diagnostykę i monitoring systemu sterowania.
- Szybki montaż i uruchomienie, łatwa rozbudowa dzięki modułowej konstrukcji.
- Programowanie za pomocą powszechnie znanego oprogramowania Step 7 firmy Siemens.
- Łatwa integracja z systemami sterowania maszyny wyciągowej, załadunku i rozładunku skipu oraz z urządzeniami przyszybowymi.
- Możliwość współpracy z systemem pomiaru sił w linach.
- Rejestracja sygnałów na niezależnym rejestratorze.
- Możliwość zdalnego serwisu i monitoringu systemu.
- Zapewnienie łączności poprzez zastosowanie iskrobezpiecznego systemu telefonicznego.
